Дълбочина на проникване на ултразвуковата вълна



Ултразвукът е част от клиничната практика, още от 1950 г., и остава доказан терапевтичен метод по отношение на редица клинични проблеми.



Ултразвукова енергия

Ултразвукът (УЗ) е форма на енергия, състоя­ща се от механични трептения с раз­лична честота. Доловимият от човека звуков диапазон обикновено е с често­та от 25 до 20 000 Hz. Звук над тази честота се нарича ултразвук. Честотите, използвани в лечебната физиотерапия обикновено са между 1.0 и 3.0 MHz (1MHz = 1 милион цикъла в секунда).



Поглъщане на ултразвука и отслабване на вълната

Проникването на ултразвуковата енергия е с експоненциален характер. Повече енергия се абсорбира в повърхностните слоеве, отколкото в дълбоките тъкани, където ултразвуковата вълна постепенно отслабва. С други думи, няма точка, в която енергията се абсорбира изцяло, но със сигурност има точка, при която нивата на УЗ енергийни нива, не са достатъчни, за да се получи терапевтичен ефект. Колкото по-навътре в тъканите прониква УЗ вълна, толкова повече енергия ще се абсорбира и следователно ще има по-малко енергия за постигане на терапевтичен ефект в крайната точка. Количеството абсорбирана енергия зависи също и от вида на тъканта, както и от УЗ честота. Колкото по-ниска е честотата, толко по-дълбоко прониква вълната. Таблицата по-долу дава осреднена дълбочина на проникване при терапия с ултразвук при честота 1 MHz и при честота 3 MHz.



Дълбочина на проникване на ултразвуковата вълна



1 MHz

3 MHz

Мускул

9.0 mm

3.0 mm

Мастни клетки

50.0 mm

16.5 mm

Сухожилие

6.2 mm

2.0 mm

Тъй като е трудно, ако не и невъзможно да се определи точната дебелина на всеки от тези слоеве при различните пациенти, затова се използват осреднени стойности за всяка от най-често използваните честоти във физиотерапията:



1 MHz - 4.0 cm

3 MHz - 2.0 cm



Дълбочина на проникване (cm)

3 MHz

1 MHz

2

50%

4

25%

50%

6

8

25

За да се постигне определен УЗ интензитет в дълбочина, трябва да се вземе в предвид енергията, която е била погълната от тъканите в по-повърхностните слоеве. Таблицата по-горе дава приблизително намаляване на енергийните нива, с типични тъкани при двете основни използваните честоти.

Тъй като проникването на УЗ не е еднакво за всеки тип тъкан, е ясно, че някои тъкани са способни на по-голяма абсорбция на УЗ от други. Обикновено, тъканите с високото съдържание на протеин ще абсорбират повече УЗ енергия, а високо съдържание на вода абсорбира по-малко УЗ енергия (например кръв и мазнини). Тъканите могат да бъдат подредени според тяхната относителна степен на абсорбция.

Кръв - Мазнини - Нерви - Мускули - Кожа - Сухожилие - Хрущял - Кост

Повече протеин води до по-голяма абсорбация

Най-добра абсорбция има в ставите, сухожилията и съединителната тъкан

Въпреки че хрущяла и костта са в горния край на тази скала, съществува проблем с отражение на вълната което означава, че по-голямата част от УЗ енергия удряйки се в повърхността на всяка от тези тъкани не се поглъща, а се отразваа. Най-добрите абсорбиращи тъкани по отношение на клиничната практика са тези с високо съдържание на колаген - стави, сухожилия, фасция (Сьединителнотъканна ципа, която обвива мускули и други органи), ставна капсула, съединителна тъкан.

Терапевтичното прилагането на УЗ върху тъкани с по-ниска степен на поглъщане на енергия е по-малко ефективно, отколкото прилагането на УЗ енергия върху по-силно абсорбиращи тъкани.

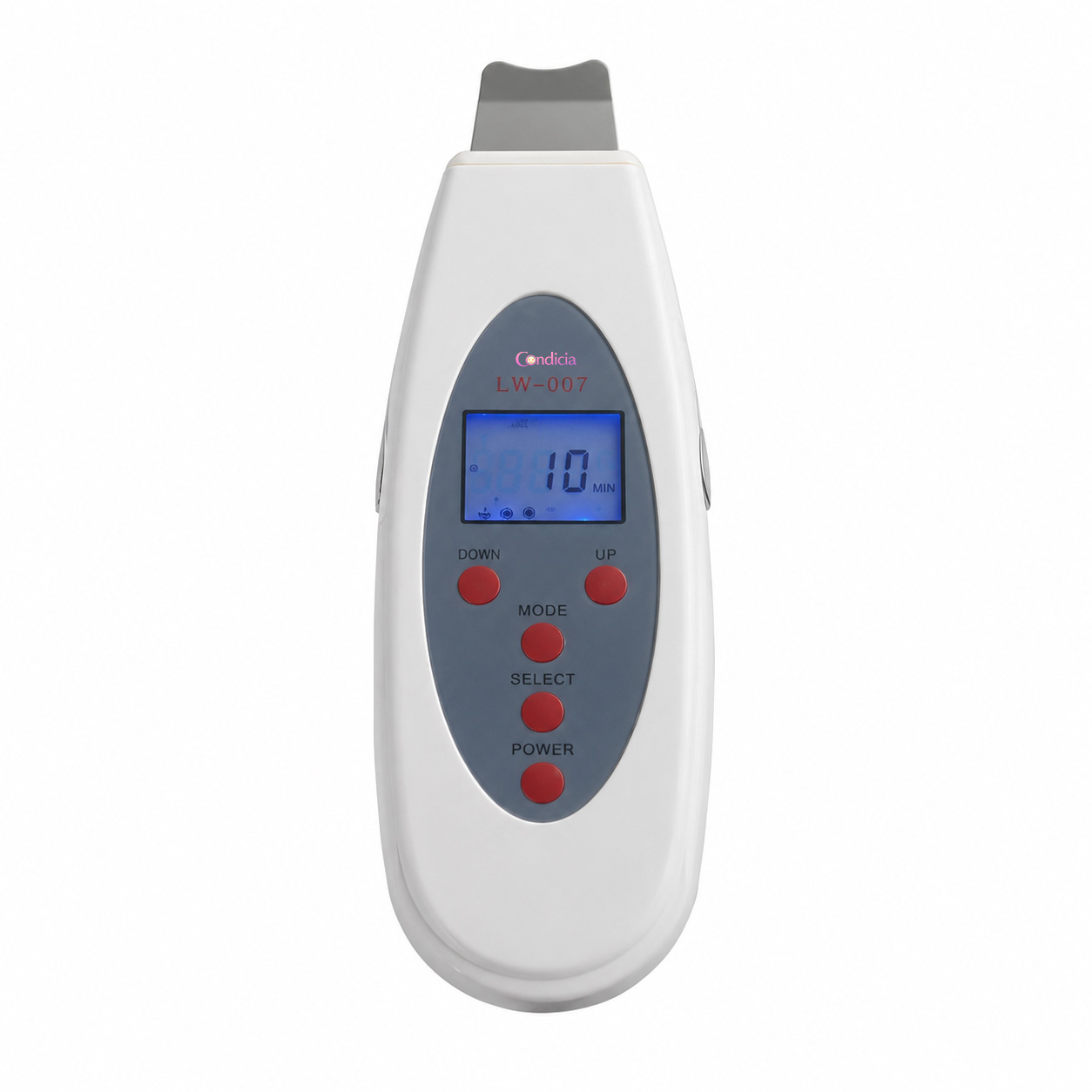

УЛТРАЗВУКОВ АПАРАТ (ПОРТАТИВЕН)
